2/4端口 x4 PCIe PoE千兆以太網圖像采集卡

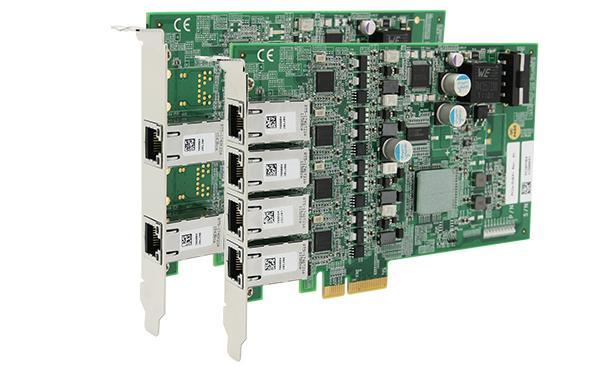

宸曜PCIe-PoE2+及PCIe-PoE4+是基于PCI Express?的帶網絡供電功能(PoE)功能的千兆以太網圖像采集卡，PoE(以太網供電)技術可以利用標準網線，在傳輸數據的同時給設備供電，PCIe-PoE2+可提供2個基于Intel? 82574L網絡芯片的獨立PoE端口，PCIe-PoE4+可提供4個。
PCIe-PoE2+和PCIe-PoE2+為PoE攝像頭設計，采用5類線或超5類線，每個PoE端口可提供15.4W的電能以及1GB/s的帶寬，傳輸距離可高達100米，它可以支持9kB巨幀(jumbo frame)以及鏈路聚合(link aggregation)技術，當連續接收大量圖像數據時性能優異，為了方便用戶，PCIe-PoE2+可以從PCI-E總線直接供電，不必另外連接12V直流電源。
采用PoE技術可以通過節省電源線來大大降低安裝和維護成本。結合了PoE功能與千兆以太網帶寬，PCIe-PoE2+和PCIe-PoE4+是您視頻應用的選擇！
| PCIe-PoE2+ | |
| 總線接口 | x4, 2代 PCI Express |
| 千兆以太網口 | 2個千兆以太網口，采用Intel? 82574L網絡芯片，可支持9kB巨幀(jumbo frame)以及鏈路聚合(link aggregation) |
| PoE 供電能力 | 符合IEEE 802.3at-2009規范，每個網口可提供高達15.4 W電源 |
| 電纜需求 | 超5類和超6類線，可支持高達100米 |
| 電源需求 | 從PCI Express總線3.3V可取電1.6A 從PCI Express總線12V可取電2.8A * |
| 工作溫度 | 0°C ~ 60°C，有風流 |
| 外形尺寸 | 167.7 毫米 (寬) x 111.2 毫米 (高) |

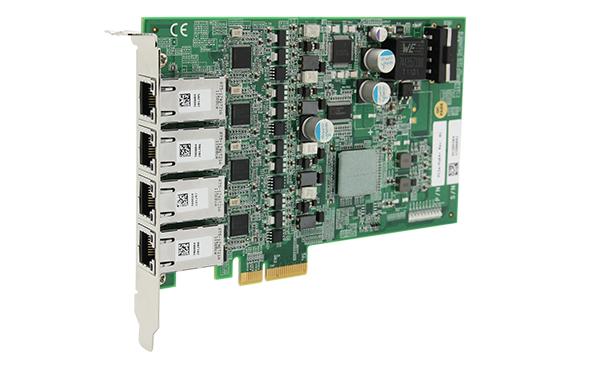

| PCIe-PoE4+ | |
| 總線接口 | x4 PCI Express |
| 千兆以太網口 | 4個千兆以太網口，采用Intel? 82574L網絡芯片，可支持9kB巨幀(jumbo frame)以及鏈路聚合(link aggregation) |
| PoE性能 | 符合IEEE 802.3af規范，每個網口可提供高達15.4W電源 |
| 電纜需求 | 超5類和超6類線，可支持高達100米 |
| 電源需求 | 從PCI Express總線3.3V可取電2.4A 從板載4芯電源接插件12V電源可取電5.6A** |
| 工作溫度 | 0°C ~ 60°C，有風流 |
| 外形尺寸 | 167.7mm(長)×111.2mm(寬) |
*PCIe-PoE2+ 設計成直接從PCIe插槽取電，無需另外接12V直流輸入
**PCIe-PoE4+設計成從板上4芯電源接插件引入外部12V直流電源給PoE設備供電
| PCIe-PoE2+ | 2端口 x4 PCIe以太網供電圖像采集卡 |
| PCIe-PoE4+ | 4端口 x4 PCIe以太網供電圖像采集卡 |
