AMD Ryzen ? V1807B小巧緊湊型機器視覺控制系統，配備機器視覺專用I/O和實時控制
產品介紹

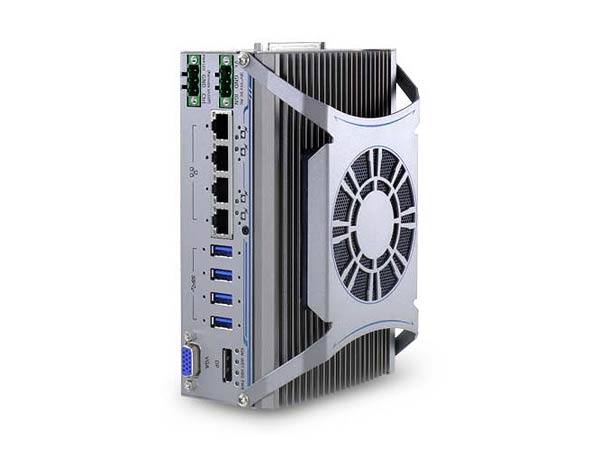

Nuvis-534RT是一款機器視覺控制系統，在小巧緊湊的尺寸中集成了機器視覺應用所需的各種功能，包括相機接口、機器視覺專用I/O和實時控制。Nuvis-534RT采用了AMD Ryzen?嵌入式V1807B 4核/ 8線程處理器，提供與主流臺式機CPU 相當?shù)某錾阅?，同時將外形控制在了8.2 cm x 11.8 cm x 17.6 cm (3.4" x 4.6" x 6.9") 的緊湊尺寸。
Nuvis-534RT提供了機器視覺專用的I/O配置，包括恒流光源控制器可直接驅動LED光源，隔離的12V觸發輸出以激活相機，編碼器輸入以獲取位置信息以及DIO以連接到傳感器/ 執行器。所有專屬視覺的I/O，均基于宸曜科技的MCU架構，包含DTIO V2/ NuMCU固件（存儲器內驅動程序）進行管理，以確保精確度達微秒級的實時I/O控制。
Nuvis-534RT擁有小巧緊湊的尺寸，又可以非常方便地集成USB 3.1相機和千兆以太網相機，當需要在非常緊湊的空間里部署視覺系統時，Nuvis-534RT具有非常的優勢。
| 系統內核 | |
|---|---|
| 控制器 | 采用AMD Ryzen ? V1807B CPU (4C/ 8T, 2M Cache, 3.35/ 3.8 GHz,35W - 54W TDP) |
| 圖像 | Vega GPU，含11 個運算單元 |
| 內存 | 1個SO-DIMM 插槽，高則可支持 16 GB DDR4-3200 SDRAM |
| TPM | 支持TPM 2.0 |
| 機器視覺專用I/O | |
| LED 光源控制器 | 4通道LED 光源控制器輸出, 支持 - 恒流模式 ( 每通道高則可支持2 A，100kHz 調光控制) - 恒壓模式 (24 伏直流，100 kHz 調光控制) |
| 相機觸發 | 4通道相機觸發輸出 ( 隔離的12V 直流輸出) |
| 編碼器輸入 | 1通道正交編碼器輸入(A/B/Z) |
| 隔離數字輸出 | 4通道隔離高速數字輸出(<2 us 過渡時間，供頻閃/PWM 使用) 4通道隔離高電流數字輸出 ( 額定電流高達500mA，供執行器使用) |
| 隔離數字輸入 | 8通道隔離高速數字輸入 (<2 us 過渡時間) |
| 實時I/O控制 | 宸曜微控制器MCU 技術，通過先進的DTIO V2 和NuMCU實現實時I/O 控制 |
| 通用接口 | |
| 以太網 | 4個采用英特爾? I350-AM4 控制器的千兆以太網口 |
| PoE+ | 高則可支持總計80W的IEEE 802.3at PoE+ PSE供電 |
| USB 3.1 | 4個USB 3.1 Gen1 (5 Gbps) 接口 |
| 顯示接口 | 1個VGA 接口，高則可支持1920 x 1200 分辨率 1個DisplayPort 接口，高則可支持4K2K 分辨率 |
| 串口 | 1路RS-232/422/485 串口(COM1)，可由BIOS設置 3路3 線RS-232 串口(COM2/3/4) 或1 路RS-422/485 串口(COM2) |
| 音頻接口 | 1路3.5mm 麥克風輸入和揚聲器輸出 |
| 存儲接口 | |
|---|---|
| M.2 | 1個M.2 2280 M key NVMe插槽 (PCIe Gen3 x2) 用于NVMe固態盤 |
| 電源 | |
| 直流輸入 | 1個3 芯插拔式端子排，供8~35V直流輸入 |
| 遠端控制和狀態輸出 | 1個3芯插拔式端子排，提供遠端控制和開關機LED輸出 |
| 機械規格 | |
| 尺寸 | 82毫米 (寬) x 118毫米 (深) x 176毫米 (高) |
| 重量 | 1.5kg |
| 安裝方式 | DIN-rail導軌安裝（標配）或壁掛安裝（選配） |
| 風扇 | 外掛式80毫米x 80毫米系統散熱風扇 |
| 環境指標 | |
| 工作溫度 | -25℃ ~ 70℃*/** |
| 存儲溫度 | -40℃ ~85℃ |
| 濕度 | 10%~90%, 無凝露 |
| 振動 | 運行狀態, MIL-STD-810G, Method 514.6, Category 4 |
| 沖擊 | 運行狀態, MIL-STD-810G, Method 516.6, Procedure I, Table 516.6-II |
| EMC | CE/FCC A類, 測試標準采用EN 555032 & EN 55024 |
■ Date last revised: Jan. 15, 2020* 想要在零下或超過60℃溫度運行，需要寬溫硬盤或固態硬盤。
** 僅在安裝了外部風扇的情況下，高則工作溫度可至70℃。
Nuvis-534RT-DTIO
AMD Ryzen ? V1807B小巧緊湊型機器視覺控制系統，配備機器視覺專用I/O，通過DTIO實現實時I/O控制
Nuvis-534RT-NuMCU
AMD Ryzen ? V1807B小巧緊湊型機器視覺控制系統，配備機器視覺專用I/O，通過NuMCU實現實時I/O控制
可選配件
PA-60W-OW
60W AC/ DC電源適配器，12V/ 5A直流輸出，接線端子排，運行溫度： -30 ℃至70 ℃
