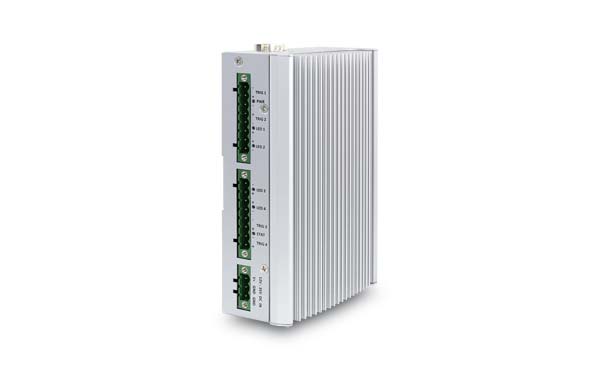

4 通道 / 2 通道恒流 LED 光源控制器，支持 10A 過驅動
產品介紹
LTN-450 系列是一塊具備過驅動能力的恒流 LED 光源控制器。通過恒定電流輸出驅動 LED 光源，可提供毫安級的光照強度精準控制，從 而為機器視覺應用提供穩定的光源。
LTN-450 系列提供多達四個 LED 控制通道，能夠以在 180W 的總額定功率內連續提供高達 2A 的電流。同時還配備了四個隔離的觸發輸入，以接收來自攝像機或接近傳感器的選通信號。此外，LTN-450 支持 10A 過驅動輸出，可在非常短的時間內選通高達 10 倍亮度的 LED。這為 LED 光源提供了 500W 的峰值能量，十分適用于線掃成像和高速圖像采集等應用?；?MCU 架構，LTN-450 能夠精準調節選通脈沖寬度和總占空比，保護 LED 光源不被燒壞。
通過 RS-232 接口可輕松配置多種運行模式，輸出電流，觸發源，觸發延遲和脈沖寬度。通過一個簡單的 GUI 實用程序和跨平臺驅動程序 API，LTN-450 可在各類應用中輕松實現操作和控制。LTN-450 系列為需要精準和控制 LED 光源的應用提供了一種高性價比的解決方案。
| LTN-454 | |
|---|---|
| 通訊接口 | RS-232 串口 |
| LED 光源控制器 | 4通道 LED 恒流輸出 |
| 輸出電壓 | 持續：0V 至 24V 過驅動：0V 至 48V |
| 供電 | 1 個 3 芯插拔式端子排，供 12-35V 直流輸入 |
| 輸出電流 | 以 2.5 mA 為增量可達 2A 以 10 mA 為增量可達 10A 的過驅動 |
| 輸出功率 | 連續模式下：額定功率 180W 過驅動模式下：峰值 500W |
| 操作模式 | 連續，脈沖，過驅動和切換 |
| 觸發輸入 | 4 通道隔離的觸發輸入 邏輯低：0V ~ 1.5V 邏輯高：5V ~ 24V |
| 脈沖帶寬 | 過驅動模式下：短則 50 μs，以 1 μs 為增量 長則 30 ms，根據 100% ~ 1000% 范圍內過驅動的程度而變化 其它操作模式下：短則 400 μs，以 1 μs 為增量 |
| 脈沖延遲 | 短則 0s μs，以 1 μs 為增量 |
| 工作溫度 | 0℃ ~ 60℃ * |
| 尺寸 | 47 毫米 ( 寬 ) x 108 毫米 ( 深 ) x 150 毫米 ( 高 ) |
| 安裝方式 | DIN-rail 導軌安裝 |
| 重量 | 0.9 kg |
| EMC | CE/ FCC |
| LTN-452 | |
|---|---|
| 通訊接口 | RS-232 串口 |
| LED 光源控制器 | 2通道 LED 恒流輸出 |
| 輸出電壓 | 持續：0V 至 24V 過驅動：0V 至 48V |
| 供電 | 1 個 3 芯插拔式端子排，供 12-35V 直流輸入 |
| 輸出電流 | 以 10 mA 為增量可達 2A 以 40 mA 為增量高可達 10A 的過驅動 |
| 輸出功率 | 連續模式下：可達額定功率 180W 過驅動模式下：可達峰值 500W |
| 操作模式 | 連續，脈沖，過驅動和切換 |
| 觸發輸入 | 2 通道隔離的觸發輸入 邏輯低：0V ~ 1.5V 邏輯高：5V ~ 24V |
| 脈沖帶寬 | 過驅動模式下：短則 50 μs，以 1 μs 為增量 長則 30 ms，根據 100% ~ 1000% 范圍內過驅動的程度而變化 其它操作模式下：短則daun 400 μs，以 1 μs 為增量 |
| 脈沖延遲 | 短則 0s μs，以 1 μs 為增量 |
| 工作溫度 | 0℃ ~ 60℃ * |
| 尺寸 | 47 毫米 ( 寬 ) x 108 毫米 ( 深 ) x 150 毫米 ( 高 ) |
| 安裝方式 | DIN-rail 導軌安裝 |
| 重量 | 0.9 kg |
| EMC | CE/ FCC |
LTN-454
4 通道恒流 LED 光源控制器，支持 10A 過驅動和 4 通道觸發輸入
LTN-452
2 通道恒流 LED 光源控制器，支持 10A 過驅動和 2 通道觸發輸
可選配件
PA-280W-ET2
280W 交流 / 直流電源適配器；24V/11.67A；6AWG/100cm，接線端子排，運行溫度： -30℃至 60℃
PA-480W-DIN
480W 交流 / 直流電源適配器，DIN-rail 導軌安裝；24V/20A；90~264VAC/ 127~370VDC，接線端子排，運行溫度： -20℃至 70℃
