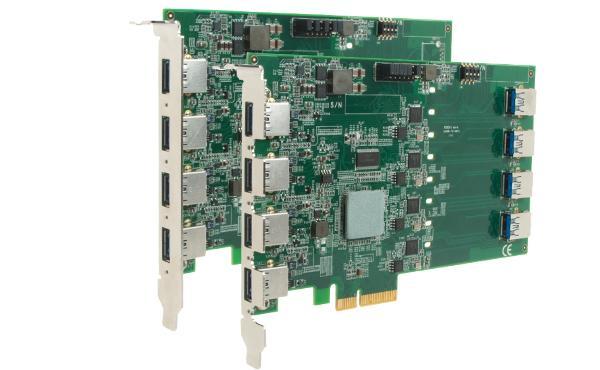

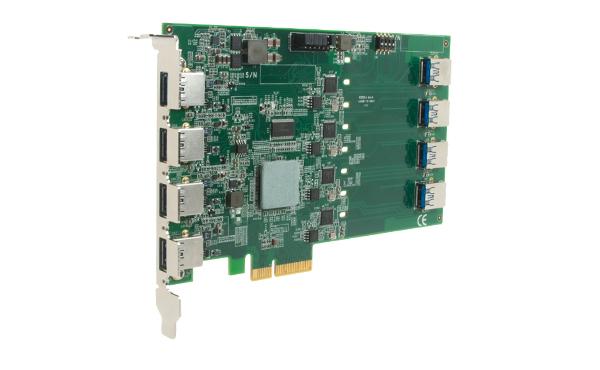

8/4-口x4 PCIe USB3.0圖像采集卡，板載4個獨立USB 3.0控制器
宸曜 PCIe-USB380/340是一塊8口/4口USB 3.0主控卡，專為工業和視覺相關應用設計。USB 3.0,或稱作高速USB,是一項新興的總線技術，10倍于USB2.0的傳輸速度，尤其適用于高速數據存儲和圖像設備。
絕大多數現有的USB 3.0卡兼用多個接口于一個USB 3.0控制核心上, 如此操作將會使得性能顯著下降。為增大每個端口的性能，PCIe-USB380擁有4顆獨立的NEC/RenesasμPD720202 USB 3.0控制核心和 x4 PCI Express? 二代接口實現當4個端口同時工作，每個端口都擁有高達5 Gbps帶寬。除去帶寬的優勢之外,PCIe-USB380/340 板載5V直流穩壓電源并附有設計的用戶可調900mA/1500mA電流限制可為外接USB設備提供穩定的5V直流電。它還提供軟件可編程的單獨端口開/關控制，當外設故障時可以針對該重新上電以完成修復操作。
結合高帶寬, 工業級電源設計 和穩定的電纜連接, PCIe-USB380/340將會為基于USB 3.0的各種設備的連接提供便利。它支持多種操作系統(諸如Windows XP, 7, 8 and Linux)。
4顆獨立的NEC/Renesas μPD720202 USB 3.0主控制器
為提供每個USB 3.0端口的性能， PCIe-USB380提供了4個獨立的NEC/Renesas μPD720202 USB 3.0主控制器，并采用x4 PCIe二代接口，當4個USB 3.0端口同步傳輸時可以提供每個USB接口5 Gbps 的傳輸帶寬。
可選擇的電流限制(板上跳線可選)
PCIe-USB380提供了板載5V直流穩壓電源，該穩壓源有一個設計是允許用戶設置對外部USB設備5V供電的電流限制，有900mA/1500mA兩檔可供選擇。
該板卡還支持?*軟件編程每端口開/關控制，當外設故障時可以重新上電進行修復操作
*關于軟件支持請垂詢宸躍智能科技
| PCIe-USB380 | |
| 總線接口 | 4-lanes, 二代PCI Express接口(符合PCI Express Base Specification Revision 2.0標準) |
| USB接口 | PCIE-USB3808個USB 3.0接口，兼容USB 2.0/1.1/1.0 |
| USB控制器 | 4顆 NEC/Renesas μPD720202 主控器 符合Universal Serial Bus 3.0 specification Revision 1.0規范 符合Intel? xHCI specification Revision 1.0規范 |
| USB接插件 | 4個位于前面板 USB 3.0 Type-A 接插件(M2螺絲固定) 4個板載 USB 3.0 Type-A接插件(配定位孔供固定電纜) |
| USB每端口電流限制 | 用戶可跳線選擇 900mA/1500mA每端口電流限制 |
| 電源需求 | 自PCI Express總線取電：高達2.0A@3.3V 自PCI Express總線取電：高達5.5A@12V，用于外部USB設備供電 |
| 工作溫度 | 0 ~ 60°C ，有風流 |
| 外形尺寸 | 167.7mm(長)×111.2mm(寬) |

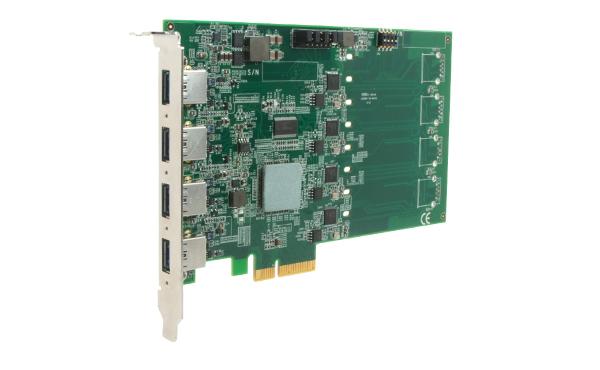

| PCIe-USB340 | |
| 總線接口 | 4-lanes, 二代PCI Express接口(符合PCI Express Base Specification Revision 2.0標準) |
| USB接口 | PCIE-USB340 4個USB 3.0接口，兼容USB 2.0/1.1/1.0 |
| USB控制器 | 4顆 NEC/Renesas μPD720202 主控器 符合Universal Serial Bus 3.0 specification Revision 1.0規范 符合Intel? xHCI specification Revision 1.0規范 |
| USB接插件 | 4個位于前面板 USB 3.0 Type-A 接插件(M2螺絲固定) |
| USB每端口電流限制 | 用戶可跳線選擇 900mA/1500mA每端口電流限制 |
| 電源需求 | 自PCI Express總線取電：高達2.0A@3.3V 自PCI Express總線取電：高達2.8A@12V，用于外部USB設備供電 |
| 工作溫度 | 0 ~ 60°C，有風流 |
| 外形尺寸 | 167.7mm(長)×111.2mm(寬) |
| PCIE-USB380 | 8-Port USB 3.0主控板，含4個USB 3.0控制芯片 |
| PCIE-USB340 | 4-Port USB 3.0主控板，含4個USB 3.0控制芯片 |
| USB3-Cable-3M | USB3 Type-A轉Micro-B線纜，帶鎖緊螺絲，3米長 |
