英特爾?第12/13代酷睿?緊湊型無風扇嵌入式計算平臺，提供2個2.5G以太網口和4個USB3.2口
產品介紹
? ? ? Nuvo-9501是一款具有高性價比的緊湊型無風扇嵌入式計算平臺，支持英特爾?第12/13代Alder Lake平臺。得益于先進的Intel 7制程工藝，英特爾?第12/13代處理器高則可支持24核/ 32線程，與英特爾?第10代或第11代平臺相比，整個系統能夠?yàn)橛脩魩砀哌_(dá)2倍的性能提升。Nuvo-9501是一款高性價比、緊湊且功能強大的無風扇嵌入式計算平臺，為各類工業應用提供出色算力。
? ? ?Nuvo-9501配備了工業應用中所需的通用I/O接口，包括2個2.5G以太網口，雙顯示輸出和4個USB3.2接口。此外，Nuvo-9501還配備了1個Gen4 x4 M.2 NVMe插槽，可接新款NVMe SSD，并支持高達7000 MB/s的讀/寫速度。Nuvo-9501提供1個2.5''或3.5''硬盤，用于大容量存儲需求，如數據采集或安防監控應用。Nuvo-9501還提供2個mPCIe和1個M.2 E key插槽用于安裝WiFi或5G/ 4G無線通信模塊。
? ? ? 作為一款高性價比的緊湊型嵌入式計算平臺，Nuvo-9501不僅能提供出色的算力，同時還配備了各種通用I/O接口，可以同時滿足客戶的應用需求和成本控制需要。Nuvo-9501是各類工業應用的理想選擇。
| 系統內核 | ||
|---|---|---|
| 控制器 | 支持英特爾?第13代Alder Lake酷睿?處理器（LGA1700插槽，35W/ 65W TDP） - 英特爾?酷睿? i9-13900E/ i9-13900TE - 英特爾?酷睿? i7-13700E/ i7-13700TE - 英特爾?酷睿? i5-13500E/ i5-13400E/ i5-13500TE - 英特爾?酷睿? i3-13100E/ i3-13100TE |
支持英特爾?第12代Alder Lake酷睿?處理器（LGA1700插槽，35W/ 65W TDP） - 英特爾?酷睿? i9-12900E/ i9-12900TE - 英特爾?酷睿? i7-12700E/ i7-12700TE - 英特爾?酷睿? i5-12500E/ i5-12500TE - 英特爾?酷睿? i3-12100E/ i3-12100TE - 英特爾?奔騰? G7400E/ G7400TE - 英特爾?賽揚? G6900E/ G6900TE |
| 芯片組 | 英特爾? H610E平臺控制器hub | |
| 圖像 | 集成英特爾? UHD Graphics 770 (32EU)/ 730 (24EU) | |
| 內存 | 1個SODIMM內存插槽，可支持48GB non-ECC DDR4 3200 SDRAM | |
| TPM | 支持fTPM 2.0 | |
| 面板接口 | |
|---|---|

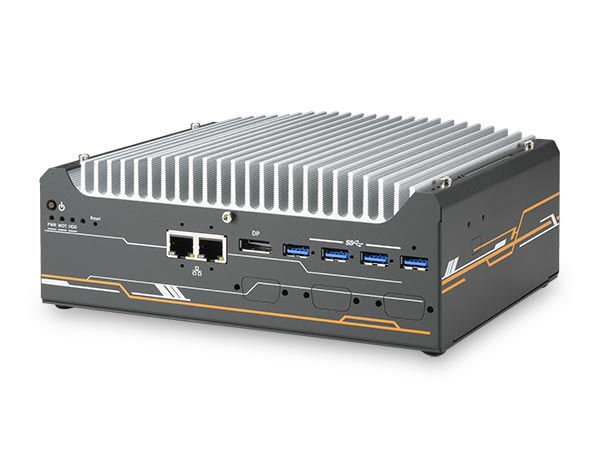

| 以太網 | 2個2.5GBASE-T以太網口，采用英特爾? I226-V GbE控制器 |
| USB 3.2 | 4個USB 3.2 Gen1 (5 Gbps)接口 |
| USB 2.0 | 2個USB 2.0接口 |
| 顯示接口 （集成顯卡） |

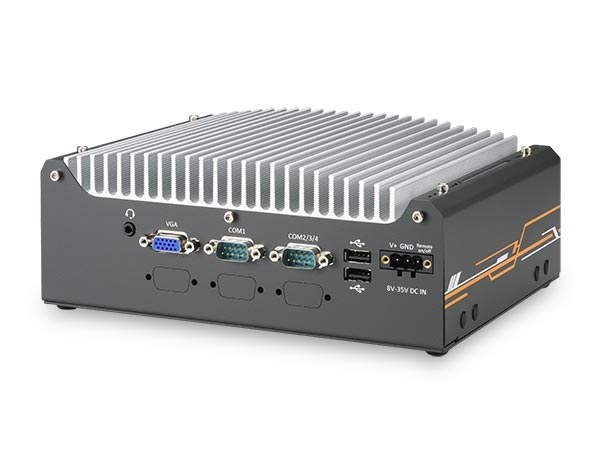

1個VGA 輸出，可支持高達1920 x 1200分辨率 1個DisplayPort 接口，可支持高達4096 x 2304分辨率 |
| 串口 | 1個軟件可編程的RS-232/ 422/ 485 串口（COM1） 3個3線RS-232 串口（COM2/3/ 4）或1個RS-422/485串口（COM2） |
| 音頻接口 | 1路3.5 mm接口的麥克風輸入和揚聲器輸出 |
| 隔離的DIO | 4通道隔離的DI和4通道隔離的DO（僅Nuvo-9505D） |
| 內部擴展總線 | |
|---|---|
| Mini PCI Express | 2個全長mini PCI Express插槽，提供內部SIM卡槽 |
| M.2 E key | 1個M.2 2230 E key插槽，用于安裝WiFi5，WiFi6或Google Edge TPU模塊 |
| 存儲接口 | |
|---|---|
| SATA硬盤 | 內置1個SATA接口，可接3.5''硬盤或2.5'' 硬盤/ 固態盤 |
| M.2 | 1個M.2 2280 M key 插槽 (PCIe Gen4 x4)，用于安裝NVMe SSD |
| 電源 | |
|---|---|
| 直流輸入 | 1個3芯插拔式端子排，提供8~35V直流輸入，提供遠程開關控制 |
| 機械規格 | |
|---|---|
| 尺寸 | 212毫米 (寬) x 165毫米 (深) x 80毫米 (高) |
| 重量 | 2.5 kg |
| 安裝方式 | 壁掛架安裝（選配）或DIN-rail導軌安裝（選配） |
| 環境指標 | |
|---|---|
| 工作溫度 |
采用35W CPU -10℃ ~ 60℃ * 采用65W CPU（推薦安裝選配的風扇組件） -10℃ ~ 60℃ */** |
| 存儲溫度 | -40°C~ 85°C |
| 濕度 | 10%~90% , 無凝露 |
| 振動 | 運行狀態，MIL-STD-810G, Method 514.6, Category 4 |
| 沖擊 | 運行狀態，MIL-STD-810G, Method 516.6, Procedure I, Table 516.6-II |
| EMC | CE/ FCC A 類，測試標準參照EN 55032 & EN 55035 |
■ Date last revised: Feb. 14, 2023* 想要在零下溫度運行，需要寬溫硬盤/固態盤。
** 采用65W CPU模式，且環境溫度高于50℃時，建議使用選配的風扇組件。
Nuvo-9501
英特爾?第12/13代酷睿?緊湊型無風扇嵌入式計算平臺，提供2個2.5G以太網口和4個USB3.2口
可選配件
PA-160W-OW
160W交流/直流電源適配器，20V/8A; 18AWG/ 120cm，接線端子排，運行溫度：-30℃至70℃
PA-280W-ET2
280W交流/直流電源適配器 24V/ 11.67A；16AWG/ 100cm；接線端子排，運行溫度 ：-30℃至60℃。（推薦用于65W CPU模式）
Wmkit-Nuvo9501
壁掛架組件，用于Nuvo-9501系列
DINRAIL-31
DIN-rail導軌安裝組件，用于Nuvo-9501系列
AccsyBx-FAN-Nuvo9531_9501
用于Nuvo-9501系列的風扇組件，92mm x 92mm風扇
