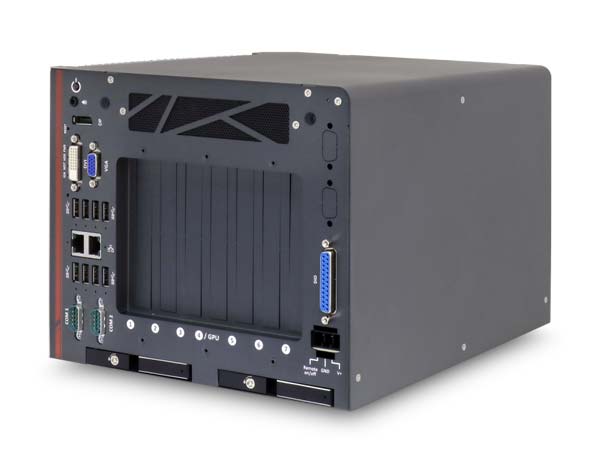

第八/第九代英特爾?酷睿? i7 /i5/ i3 強固型嵌入式工控機，提供7個PCIe/ PCI擴展槽
Nuvo-8034是新一代的嵌入式工控機，在相對緊湊的尺寸中提供了多達7個擴展槽。其中的4個是PCIe 插槽，分別為2個x16 PCIe 插槽（@Gen3，8通道），直接從CPU PEG引出，為GPU和高速I/O卡提供了高達8 GB/s；另外2個x8 PCIe 插槽（@ Gen3，4通道），從平臺控制中心(PCH) 引出，可接常規插卡。Nuvo-8034可支持1張180W的NVIDIA? GPU 圖形卡，以支持當下先進的人工智能應用。此外，Nuvo-8034還配備了三個PCI插槽可插傳統PCI卡，以支持傳統工業應用。
Nuvo-8034配備英特爾?第八代/ 第九代酷睿?處理器以及工作站等級的英特爾? C246 芯片組，提供了當今嵌入式工控機出色的處理能力。 得益于宸曜科技獨特的電源設計，Nuvo-8034 能應對多個PCIe 和PCI 擴展卡的同時工作產生的高功耗，并支持8~35V寬范圍直流輸入。系統配置了兩個2.5'' SAT 硬盤/ 固態盤，支持RAID 0/1；硬盤采用可熱插拔的硬盤托架并置于前面板，當安裝于機柜內時便于對硬盤進行維護。外部面板接口方面，Nuvo-8034為工業自動化應用提供了8通道的隔離DI和8通道的隔離DO，并為USB3 相機應用提供了8個USB 3.1 Gen1 / Gen2 端口，帶鎖緊螺絲孔。
Nuvo-8034擁有豐富的I/O接口和靈活的7擴展槽PCIe /PCI 擴展能力，是全能型的強固嵌入式解決方案，可適用于各種工業應用，如機器視覺，工業自動化和數據分析。
| 系統內核 | |
| 控制器 | 支持英特爾? 至強? E 系列或第八/ 第九代酷睿? CPU(LGA1151 socket) |
| 英特爾? 至強? 處理器E-2176G/ E-2124G/ E-2278GE/ E-2278GEL | |
| 英特爾? 酷睿? i7-9700E/ i7-9700TE/ i7-8700/ i7-8700T | |
| 英特爾? 酷睿? i5-9500E/ i5-9500TE/ i5-8500/ i5-8500T | |
| 英特爾? 酷睿? i3-9100E/ i3-9100TE/ i3-8100/ i3-8100T | |
| 芯片組 | 英特爾? C246 平臺控制器Hub |
| 圖像 | 通過x16 (@ x8 signals) PEG 端口可接獨立的 GPU或集成英特爾? UHD graphics 630 |
| 內存 | SODIMM 內存插槽，高則可支持128 GB ECC/ non-ECC DDR4 2133 SDRAM |
| AMT | 支持AMT 12.0 |
| TPM | 支持TPM 2.0 |

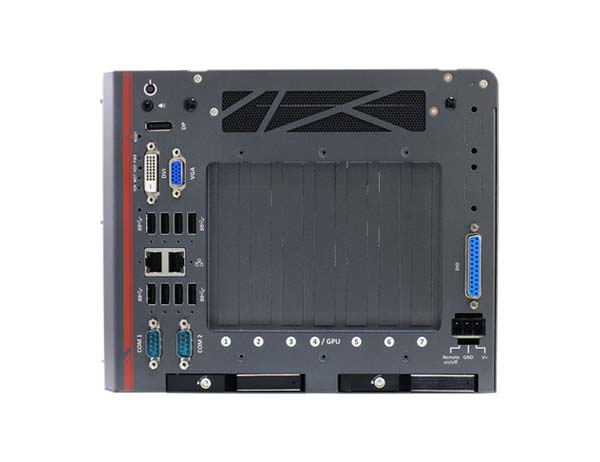

| 面板接口 | |
| 以太網 | 1個采用英特爾? I219-LM 芯片的千兆網口，帶鎖緊螺絲 |
| 1個采用英特爾? I210-IT 芯片的千兆網口，帶鎖緊螺絲 | |
| 顯示接口 | 1個VGA 接口，分辨率高則支持1920 x 1200 |
| 1個DVI-D 接口，分辨率高則支持1920 x 1200 | |
| 1個DisplayPort，分辨率高則支持4096 x 2304 | |
| 串口 | 2路RS-232/422/485 串口(COM1 /COM2)，可由BIOS 設置 |
| 2路RS-232 串口(COM3 /COM4)(可選配) | |
| USB 3.1 | 4個USB 3.1 Gen2 (10 Gbps) 接口，帶鎖緊螺絲 |
| 4個USB 3.1 Gen1 (5 Gbps) 接口，帶鎖緊螺絲 | |
| USB 2.0 | 1個USB 2.0 接口（內部使用） |
| 隔離DIO | 8通道隔離的DI和8通道隔離的DO |
| 音頻接口 | 1路3.5mm 麥克風輸入和揚聲器輸出 |
| 存儲接口 | |
| SATA 硬盤 | 2個可熱插拔的2.5'' SATA 硬盤/ 固態盤，支持RAID 0/1 |
| M.2 | 1個M.2 2280 M key 插槽(PCIe Gen3 x4)，支持NVMe SSD或英特爾? 傲騰內存加速器（Optane Memory）技術 |
| mSATA | 2個全長mSATA 接口（與mini-PCIe 共用接插件） |
| 內部擴展總線 | |
|---|---|
| PCI/PCI Express | 2個PCIe x16 插槽@Gen3, 8-lanes 2個PCIe x8 插槽@Gen3, 4-lanes |
| PCI | 3個33MHz/ 32-bit 5V PCI 插槽 |
| M.2 | 1個M.2 2242 B key 支持雙SIM卡模式和選定的M.2 LTE模塊 |
| mini-PCIe | 1個全長mini PCI Express 插槽，內置SIM 插槽(與mSATA 共用接插件) |
| 電源 | |
|---|---|
| 直流輸入 | 1個3芯插拔式端子排，供8~35V直流輸入 |
| 遠程控制 | 1個3芯插拔式端子排用于遠程控制 |
| 機械規格 | |
|---|---|
| 尺寸 | 259 毫米( 寬) x 280 毫米( 深) x 198 毫米( 高) |
| 重量 | 7kg |
| 安裝方式 | 壁掛安裝 |
| 環境指標 | |
|---|---|
| 工作溫度 | -25°C ~ 60°C 寬溫范圍下，CPU和GPU能夠100%負載運行 |
| 存儲溫度 | -40°C ~ 85°C |
| 濕度 | 10% ~ 90% , 無凝露 |
| 振動 | 運行狀態，參照MIL-STD-810G, Method 514.6, Category 4 |
| 沖擊 | 運行狀態，參照MIL-STD-810G, Method 516.6, Procedure I, Table 516.6-II |
| EMC | CE/FCC A類，測試標準采用EN 55032 & EN 55024 |
| Nuvo-8034 | Intel? 9th/ 8th-Gen Core? i7/ i5/ i3 embedded computer with 2x PCIe x16(@ x8 signals), 2x PCIe x8(@ x4 signals) and 3x PCI slots |
可選配件
PA-160W-OW
160W 交流/ 直流電源適配器20V/8A；18AWGx4C/120cm, 接線端子排，運行溫度：-30℃至70℃
PA-280W-ET2
280W 交流/ 直流電源適配器24V/11.67A；18AWG/120cm; 接線端子排，運行溫度：-30℃至70℃
PA-480W-DIN
480W 交流/ 直流電源適配器(SDR-480-24) DIN-rail 導軌安裝, 24V 20A, 90~264V 交流電/127~370V 直流電, 接線端子排，運行溫度：-20℃至70℃
Cbl-IDC210F-DB9M-20CM
10Pin 母頭到DB9 公頭線纜，長度：20CM
